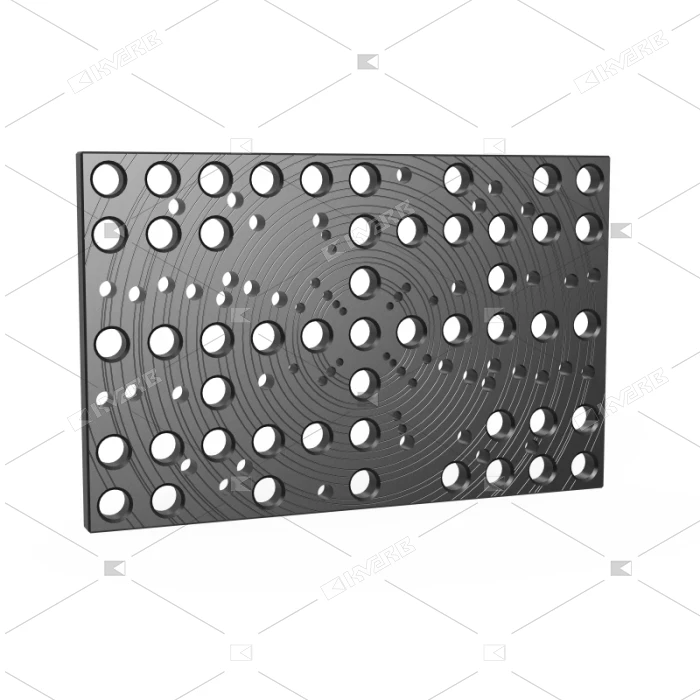

Крепежная плита 550 для фланцев стандарта ДИН с фиксирующим болтом азотированный материал
Артикул 280220.P
0 отзывов
В наличии
SIEGMUND
Доставка
- Самовывоз (Бесплатно)
- Новая Почта (от 100 грн)
- Meest (от 100 грн)
Оплата
- Оплата при получении
- Оплата наличными
- Оплата по реквизитам
Система:28 22 16
длина:
550 мм
ширина:
350 мм
Толщина материала:
25 мм
вес:
30 кг

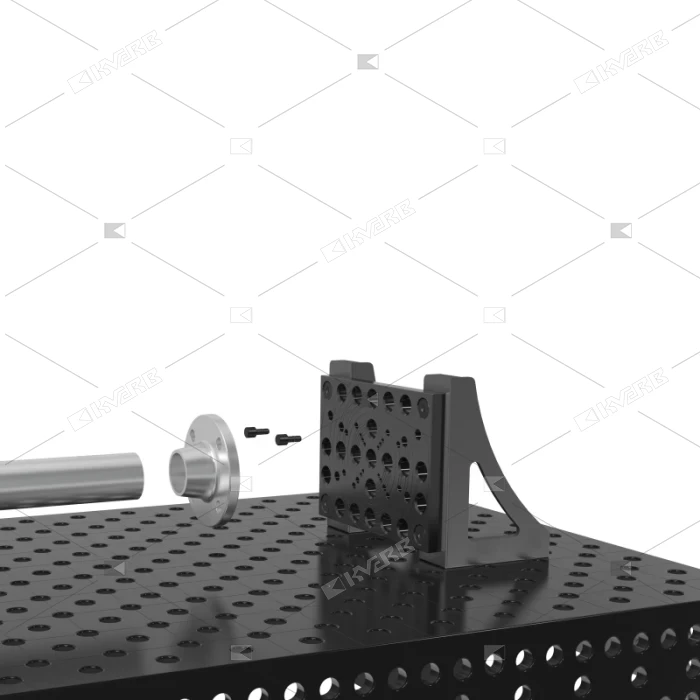

Крепежная плита для фланцев 550 крепится к деталям Siegmund (напр. к угольникам) при помощи зажимных болтов. Фланцы могут быть размещены на плите при помощи фиксирующих болтов. Большие возможности открываются благодаря 28 мм отверстиям, которые позволяют закреплять различные элементы.
Дополнительная номинальная ширина по запросу.
Комплект включает:
2x фиксирующих болта Ø 13,8
2x фиксирующих болта Ø 17,8
2x фиксирующих болта Ø 21,8
2x фиксирующих болта Ø 25,8
2x фиксирующих болта Ø 29,8
2x фиксирующих болта Ø 32,8
Для использования зажимных плит в 16 системе требуются такие соединительные элементы, как соединительный болт (Арт. 000562), комбинированный болт (Арт. 000520) или переходная втулка (Арт. 000546).
Для использования зажимных плит в 22 системе требуются такие соединительные элементы, как соединительный болт (Арт. 028022), комбинированный болт (Арт. 002822) или переходная втулка (Арт. 000544).
- для фланцев DIN 2632/2633 номинальная ширина DN 15–DN 400, фланцев DIN 2634/2635 номинальная ширина DN 50–DN 300
длина:
550 мм
ширина:
350 мм
Толщина материала:
25 мм
вес:
30 кг
Крепежная плита для фланцев 550 крепится к деталям Siegmund (напр. к угольникам) при помощи зажимных болтов. Фланцы могут быть размещены на плите при помощи фиксирующих болтов. Большие возможности открываются благодаря 28 мм отверстиям, которые позволяют закреплять различные элементы.
Дополнительная номинальная ширина по запросу.
Комплект включает:
2x фиксирующих болта Ø 13,8
2x фиксирующих болта Ø 17,8
2x фиксирующих болта Ø 21,8
2x фиксирующих болта Ø 25,8
2x фиксирующих болта Ø 29,8
2x фиксирующих болта Ø 32,8
Для использования зажимных плит в 16 системе требуются такие соединительные элементы, как соединительный болт (Арт. 000562), комбинированный болт (Арт. 000520) или переходная втулка (Арт. 000546).
Для использования зажимных плит в 22 системе требуются такие соединительные элементы, как соединительный болт (Арт. 028022), комбинированный болт (Арт. 002822) или переходная втулка (Арт. 000544).
- для фланцев DIN 2632/2633 номинальная ширина DN 15–DN 400, фланцев DIN 2634/2635 номинальная ширина DN 50–DN 300
Технические характеристики Крепежная плита 550 для фланцев стандарта ДИН с фиксирующим болтом азотированный материал
- Система 28, 22, 16
- Тип аксессуара Крепежная плита
- ВЕС 30
- ДЛИНА 550
- ШИРИНА 350
